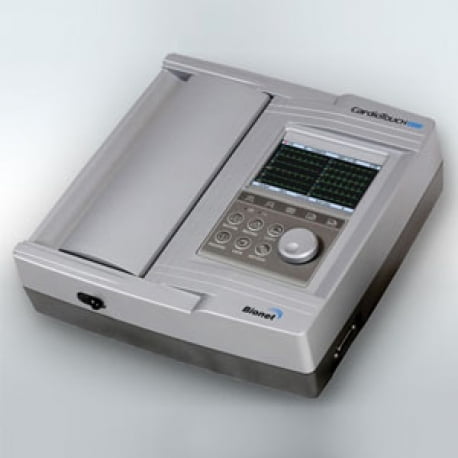

Electrocardiógrafo de 12 canales modelo cardiotouch 3000

Pantalla:

• Pantalla de cristal líquido gráfica de 320 x 240.
• Canales de registro: 1, 3, 6, 12.
• Velocidad de impresión: 12.5,25,50 mm/s.

Filtros:

• Corriente alterna 50/60 Hz - 20dB o mayor.
• Músculo 25 - 35 Hz - 3dB.
• Cambio de línea basal 0.1Hz - 3dB o menor.
• Filtro apagado, 40Hz, 100Hz, 150 Hz.

Impresora:

• Sistema de impresión: cabeza térmica.
• Amplitud de escritura efectiva: 204 mm.
• Resolución vertical: 8 puntos / mm.
• Resolución horizontal 16 puntos / mm.
• Tipo de papel: papel en rollo térmico.
• Papel de informe ancho: A4: 210mm o 8.5 pulgadas.
• Longitud: A4: 300 mm u 11 pulgadas.
• Comunicación:  conexión a PC con interface RS-232 y LAN.
• Interface del usuario: tablero y pantalla de toque.
• Caracteres: símbolos y alfanuméricos.
• Datos del paciente: Identificación, nombre, edad, sexo, altura y peso.
• Medición básica: frecuencia cardíaca, PR, QRS, QT / QTc, ejes P-R-T
• Control de calidad de señal: detección de derivación desconectada.
• Respuesta de frecuencia: 0.05 - 150 Hz dentro de -3dB.

Especificaciones eléctricas:

• Circuito de entrada: entrada flotante, aislada y protegida contra desfibrilación.
• Impedancia de entrada ³10MW.
• Rango de entrada ³± 5 mV.
• Rechazo de modo común ³± 100 dB.
• Voltaje de desplazamiento de corriente directa ³± 300mV.
• Constante de tiempo 3.2 s (-0 - +20%).
• Aislamiento del paciente 10mA.
• Suministro de energía:
• Corriente alterna.
• Batería integrada (se vende por separado).
• Requerimientos de energía:
• 100 - 240 Vac. 50/60 Hz 1.0 - 0.5 A
• Consumo de energía: 600 w max.
• Seguridad: clase 1 , tipo BF.
• Dimensiones: 296 ancho x 305.5 alto x 92.5 fondo mm.
• Peso apróximado: 2.9 kg.
• Condiciones del medio: humedad de operación 30 - 85% humedad relativa.
• Temperatura de operación 10º - 40º C.
• Presión atmosférica 70 - 106 kPa.
